Настройка входит в стоимость
ГОСТ 34395, ГОСТ 51164, ГОСТ 9602, ASTM D5162, ASTM G62, ISO 29601, PCRA 003, NACE RP0188.
Электроискровой дефектоскоп СКАТ предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций (в дальнейшем объектов контроля) в процессе их строительства, эксплуатации и ремонта.
Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционный покрытий изделий с сухой поверхностью.
Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.
Устройство и принцип работы
Принцип действия СКАТа основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля
Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализацией.

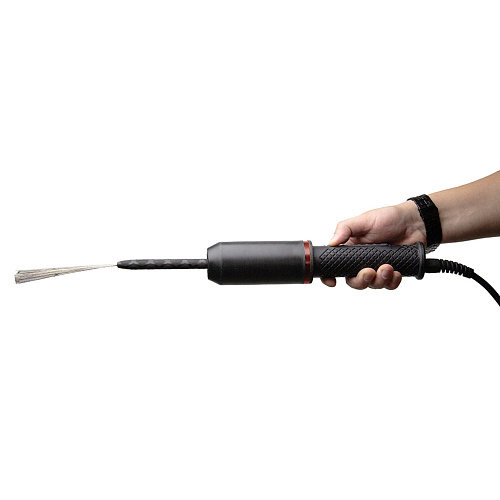

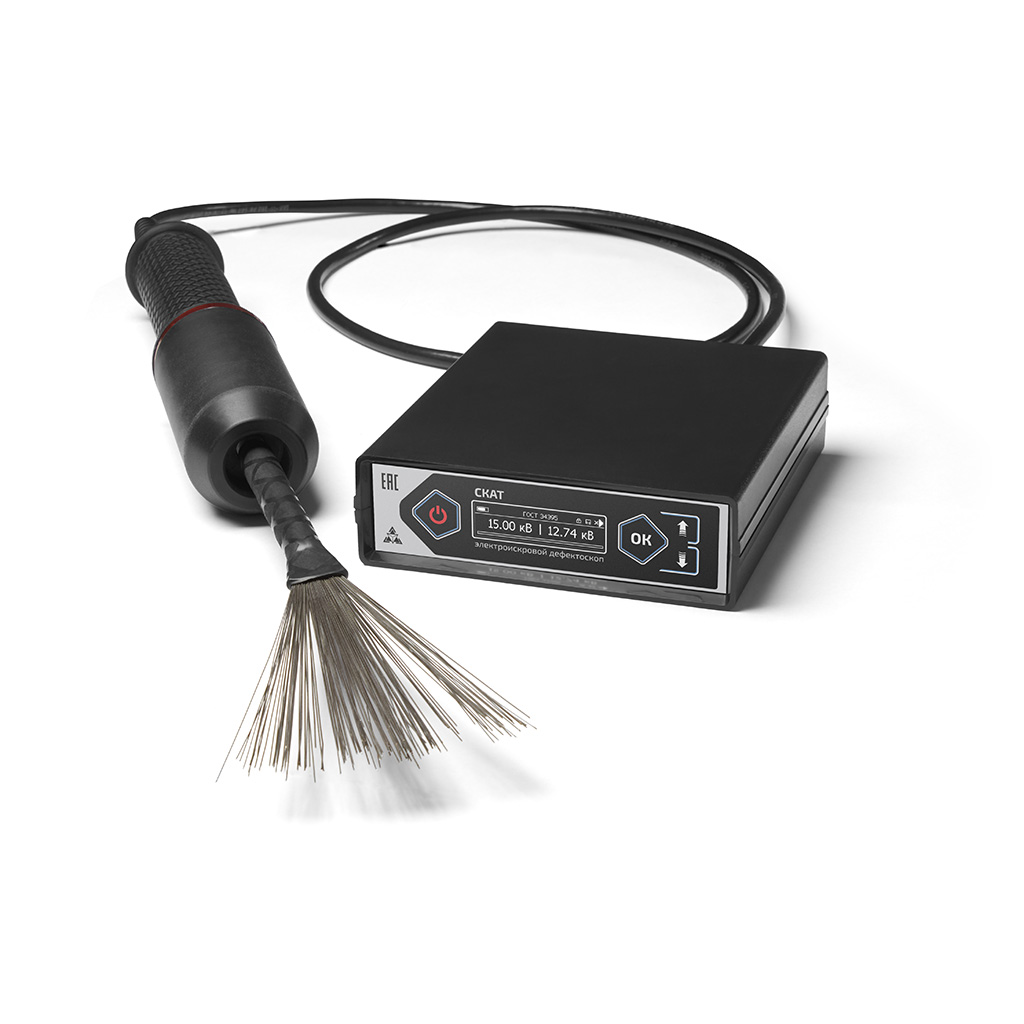

Конструктивно прибор включает в себя электронный блок, выполненный из прочного пластика ABS-UL94-HB и высоковольтный держатель с кабелем и сменными электродами.
Калькулятор напряжения
Автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение.
Сравнительная таблица дефектоскопа СКАТ с аналогами на рынке НК
|
|
СКАТ |
Корона 2.2 |
Корона ЛКП |
Корона 2.1 |
Корона 40 |
Корона 1 |
ИСКРА-30 |
АВМ Compact 30 |
Elcometer 236 (30 кВ) |
Elcometer 266 |
|
Диапазон регулировки напряжения на электроде, кВ |
0,5-40 |
2,5-34/ 5-40 |
0,7-5 |
2,5-34 |
4-40 |
0,7-4 |
0,6-31,5 |
0,6-30 |
0,5-30 |
0,5-30 |
|
Толщина контролируемых покрытий, мм |
0,025-26 |
0,5-18/ 1-25 |
0,05-1 |
0,5-18 |
1-25 |
0,05-1 |
0,05-10 |
0,05-10 |
0-7,5 |
0-7,5 |
|
Дискретность установки выходного напряжения, кВ |
0,01; 0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0.1 |
- |
0,1 |
0,1 |
|
Точность поддержания контрольного напряжения, % |
5 |
5 |
5 |
5 |
5 |
5 |
- |
- |
5 |
5 |
|
Встроенный калькулятор напряжения |
есть |
- |
есть |
- |
есть |
- |
- |
- |
- |
есть |
|
Индикация дефекта |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
|
свет |
свет |
свет |
свет |
свет |
свет |
свет |
- |
свет |
свет |
|
|
Вес рукоятки, кг |
0,75 |
0,9 |
0,8 |
0,9 |
0,8 |
0,9 |
- |
- |
2,8 |
0,6 |
|
Вес блока, кг |
1 |
1,6 |
1,65 |
1,6 |
1,65 |
1,6 |
- |
- |
1,2 |
|
|
Работа с электродами дефектоскопа Корона без переходников |
да |
да |
да |
да |
да |
да |
нет |
нет |
нет |
нет |
|
Диапазон рабочих температур, оС |
от -20 до +50 |
от -20 до +45 |
от -20 (-40) до +50 |
от -20 до +45 |
от -20 (-40) до +50 |
от -20 до +45 |
от -15 до +50 |
- |
от 0 до +50 |
от 0 до +50 |
|
Наименование характеристики |
Значение |
|
Диапазон регулировки напряжения на электроде, кВ |
от 0,5 до 1 с шагом 50 В от 1,0 до 40 с шагом 100 В |
|
Дискретность установки выходного напряжения, кВ |
от 0,01 |
|
Толщина контролируемых покрытий, мм |
0,025-26 |
|
Предел допускаемого значения абсолютной погрешности выставляемого по индикатору напряжения U между высоковольтным выводом и проводом заземления, не более |
0,05U+50В |
|
Время непрерывной работы от заряженного аккумулятора (с двумя аккумуляторами) не менее, ч |
20 |
|
Питание прибора — перезаряжаемая литий-ионная аккумуляторная батарея |
EVE INR18650-35V |
|
Время полной зарядки аккумулятора, ч |
4 |
|
Калькулятор напряжения по: |
ГОСТу, ASTM, NACE, ISO |
|
Диапазон температур при эксплуатации |
От -20 до +50℃ |
|
Сигнализация звуковая и световая при образовании электрического искрового пробоя в процессе контроля |
есть |
|
Масса ручки, кг |
0,7 |
|
Масса электронного блока, кг |
1,0 |
|
Выходная сила тока, мА |
От 0 до 250 |
|
Регулировка силы тока |
Есть |
|
Блокировка кнопок |
Есть |
|
Отображение на дисплее напряжения на электроде |
Есть |
|
Регулировка чувствительности |
есть |
|
Время включения прибора в рабочий режим, сек |
Не более 5 |
|
Срок службы не менее, лет |
5 |
|

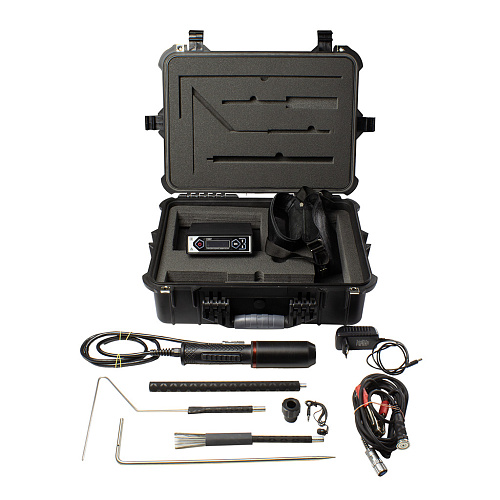

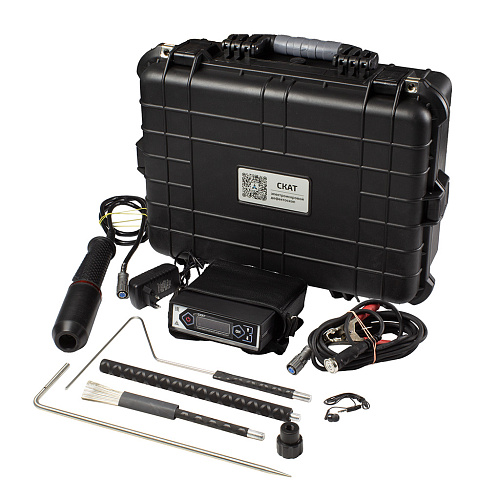

Высоковольтный трансформатор-держатель |
1 шт. |
|
Электронный блок |
1 шт. |
|
Зарядное устройство для заряда аккумулятора внутри блока контроля |
1 шт. |
|
Штырь-заземлитель |
1 шт. |
|
Удлинитель |
1 шт. |
|
Провод заземления с магнитом |
1 шт. |
|
Сумка электронного блока |
1 шт. |
|
Веерный электрод |
1 шт. |
|
Т-образный электрод |
1 шт. |
|
Гайка контровочная |
1 шт. |
|

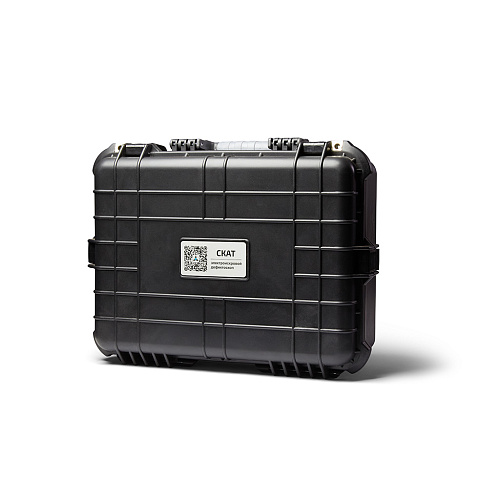

Кейс транспортировочный |
1 шт. |
|
Паспорт (руководство по эксплуатации) |
1 шт. |
