ТКА-КК1 измеритель светового потока

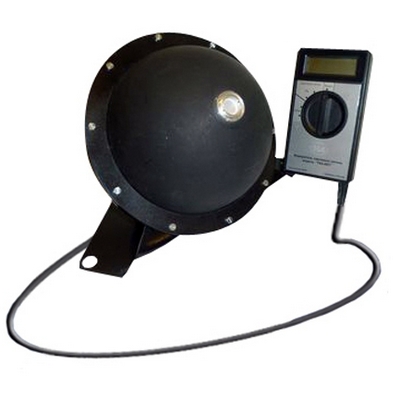

Конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света – фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является “интегрирующей сферой”. В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм.

Интегрирующая сфера внутри окрашена белой, диффузно отражающей краской с коэффициентом отражения ρ = 96%. Геометрические размеры входного окна и посадочного места под измеряемый светодиод представлены на рисунке.
