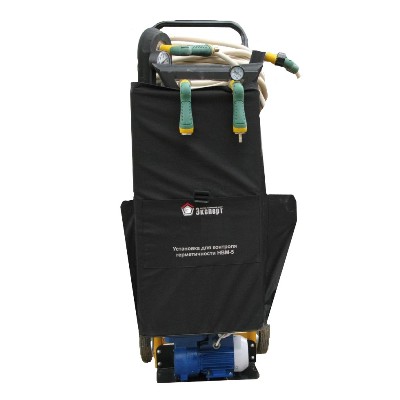

Установка для контроля герметичности (насос НВМ-5, 220В, 1,4 л/с, 9 кг) для рамок с ВБУ

Установка для контроля герметичности (насос НВМ-5, 220В, 1,4 л/с, 9 кг) для рамок с ВБУ

Установка предназначена для вакуумного контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности. Основные типы контролируемых объектов - резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Установка контроля герметичности с комплектом вакуумных рамок входит в табель технической оснащенности ПАО «Транснефть» и одобрена для применения на объектах атомной отрасли. Контроль герметичности с применением установки основан на пузырьковом методе регламентированном ПНАЭ Г-7-019-89 и сводится к следующим этапам:

• Нанесение на контролируемую поверхность пенно-пленочного индикатора
• Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума
• Визуальный контроль, потока пузырьков в местах образования течей

Особенности контроля с применением вакуумной установки:

• Ведение контроля без предварительной подготовки контролируемой поверхности
• Возможность замены рамок для контроля изделий различной формы
• Возможность контроля сразу после проведения сварочных работ
• Ведение контроля при одностороннем доступе без подачи испытательного давления

В зависимости от типа контролируемой поверхности, установка может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика.

Стандартные размеры вакуумных рамок приведены в таблице

Форма рамки	Размеры окна, мм	Фото	Назначение
Вакуумная рамка для контроля герметичности плоская	620х80		Контроль стыковых сварных швов и плоских поверхностей
Рамка для контроля герметичности плоская-нахлест	602х62х8		Контроль нахлесточных швов и поверхностей с перепадом высот 6-10мм
Рамка вакуумная угловая	530х75		Контроль угловых (уторных) и тавровых сварных швов
Рамка вакуумная угловая (внешняя)	по заявке		Контроль внешних угловых (уторных) сварных швов
Вакуумная рамка треугольная	195х195х195		Контроль внутренних сварных углов образованных тремя плоскостями
Вакуумная камера круглая	Ø 240		Для контроля плоских, выпуклых и вогнутых поверхностей
Вакуум камера прямоугольная	230х230		Для контроля плоских поверхностей
Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм	Зависят от диаметра		Контроль герметичности трубопроводов
Вакуумная рамка для контроля герметичности цилиндрическая	Ø 100		Для наружного контроля трехгранных углов
